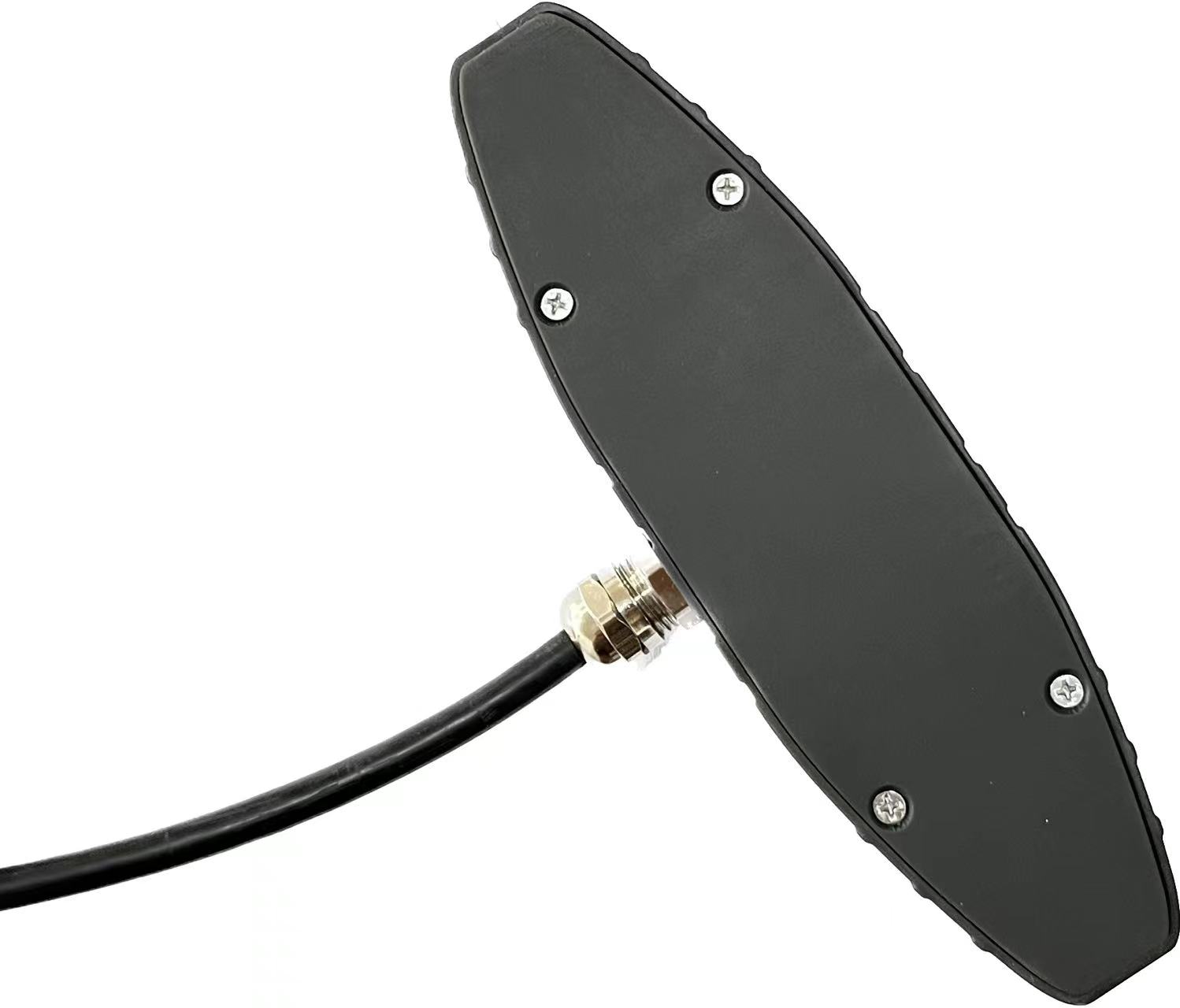

ZZH-301型车辆载重传感器属于一种位移式传感器,它是通过采集车架与车桥间距离变化达到测量车辆载重的目的。利用的原理是:相同的车辆载货重量越大,车架与车轿之间的距离越小,这时载重与距离会产生固定比例关系的,利用这个比例关系就可以准确的知道车辆载货重量。
改传感器安装于车架和车桥之间,可以将车架与车桥间垂直方向的位移量转换为相应的电信号传送给采集设备。
该传感器采用高精度MCU测量芯片,具有测量精度高、耐冲击、免维护、长寿命、无接触、安装方便,所需空间小,不受车型限制。
该传感器采用独特技术,能消除环境温度、湿度、压力、等因素的影响。
该传感器采用柔性连接方式,能彻底防止车辆侧倾,左右晃动对传感器造成的损伤,使用寿命大大的增加。
该传感器是计量级测量仪器,具有很高的分辨率和测量精度。
该传感器可以和GPS/北斗车载定位终端或者其它终端相配合使用,组成精确的车辆定位及载重管理监控系统。可以实时监控车辆的载货重量,车辆在外装卸货的时间、地点、重量等,从而杜绝偷货、换货、串货、绕路、拉私活、公车私用等现象。
1、性能指标:
● 检测范围:0-100mm(特殊长度需要定做)
● 分辨率 : 2% ● 承压范围: -0.1MPa~0.1MPa
● 环境温度: -40~85℃ ● 测量最大误差: 2mm
● 输出方式RS485 ● 供电电源:5V供电(DC8~36V供电需要特殊说明),
● 额定功率:小于0.1W ● 安装采用专用支架,或者定做支架,操作简单便捷,不改变车辆任何结构。
2、使用说明:
该传感器有四条输出线,分别是红黑白棕绿黄。下面是具体的接线定义
2.1输出线定义
接口输出线采用4芯电缆线,接线定义如下
RS485输出方式(ZZH-301D):
黑线 接电源地
红线 接电源正
白线 接RS485 A
黄线 接RS485 B
3、注意事项
1、 RS485总线可以同时接多个传感器,但要预先设置每个传感器的通讯地址,每个传感器的通讯地址必须是唯一的,以防总线锁死。RS485总线采用的是半双工芯片,因此读取数据时应给模块留出响应的时间,读取速度不能太快,连续读取时两条指令间的时间间隔不能小于500MS。
2、信号传输线,通讯线不宜过长,且应采用屏蔽线。
3、 对RS485信号的传感器,在排除通讯不上的故障时,可将白色与黄色线对调一下进行测试,如果通讯成功,则说明是接线错误导致。此操作仅限数字通讯。
4、 传感器的供电电压不得超过其正常工作电压,且传感器供电电源功率不小于传感器正常工作时所用功率。
